LABORATORIUM ELEKTRONIKA
Laboratorium Elektronika digunakan
sebagai tempat pelaksanaan praktikum dan
perkuliahan terkait elektronika serta penelitian. Ruangan ini didukung dengan adanya perangkat pembelajaran
dan praktikum seperti papan tulis, LCD Proyektor, meja, kursi serta alat dan bahan praktikum. Ruangan ini memiliki kapasitas sekitar
25 orang. Untuk meja mahasiswa sendiri sebanyak 6 buah dengan
24 kursi dan 2 kursi cadangan yang masing-masing
pada meja tersebut terdapat terminal
listrik untuk memudahkan dalam kegiatan praktikum.
Ruang Laboratorium Elektronika menyimpan
alat dan bahan kegiatan Praktikum Elektronika, Elektronika Terapan, Listrik
Magnet, Robotika serta alat dan bahan untuk pembuatan proyek mahasiswa yang
mengarah pada elektronika.
Alat dan Bahan ini disusun dalam beberapa buah lemari serta ada sebagian yang
diletakkan pada meja di ruang elektronika untuk memudahkan penggunaan. Alat-alat hasil proyek buatan
mahasiswa juga diletakkan di dalam lemari-lemari pada ruangan ini. Alat tersebut
seperti Tesla Coil, Inductor Heater, AC Electronic Light Dimmer, Fire Alarm dan
alat proyek lainnya.
Laboratorium Elektronika Tadris Fisika IAIN
Palangka Raya menyediakan fasilitas yang cukup lengkap. Pada Laboratorium ini tersedia
peralatan standar praktikum hingga instrument high-precision dan high-sensitivity. Peralatan standar praktikum terdiri
dari Multimeter Digital dan Analog, Osiloskop Digital dan Analog, Power Supply
DC, Function Generator, Audio Generator, Generator Van de Graaf, Breadboard,
kabel jumper, serta perlengkapan menyolder seperti solder, blower uap,
penyangga solder, penyedot timah. Disediakan pula komponen-komponen elektronika
sebagai bahan kegiatan praktikum dan penelitian seperti resistor, kapasitor, induktor,
transistor, trafo, IC, LED dan komponen lainnya.
Gambar Kegiatan Praktikum
Gambar Alat di Laboratorium Elektronika
Osiloskop Digital
Osiloskop adalah alat yang dapat menampilkan sinyal listrik secara grafis serta menunjukkan bagaimana sinyal tersebut berubah dari waktu ke waktu. Osiloskop melakukan hal ini didapat dari sensor yang merespons rangsangan fisik seperti suara, panas dan cahaya. Osiloskop ada dua jenis yaitu osiloskop analog dan osiloskop digital. Osiloskop Digital menggunakan konverter analog ke digital untuk menangkap dan menyimpan informasi secara digital.

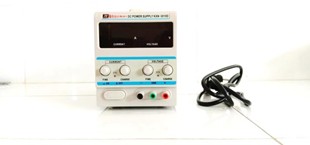

Power Supply DC
Power Supply atau catu daya adalah suatu alat atau perangkat elektronik yang berfungsi untuk merubah arus AC menjadi arus DC untuk memberi daya pada rangkaian. beberapa fungsi power supply yaitu:
1. Dapat menaikkan atau menurunkan tegangan, dengan trafo maka pengguna bisa mengubah tegangan menjadi AC/DC sesuai kebutuhan
2. Mengubah tegangan AC ke tegangan DC dengan penyearah setengah gelombang atau gelombang penuh
3. Memfilter atau menyaring tegangan DC ke tegangan DC non stabil ke tegangan stabil DC
4. Mengatur output power supply secara proporsional dengan beban yang diterapkan
Audio Generator
Generator frekuensi audio adalah alat elektronik yang berfungsi sebagai pembangkit sinyal atau gelombang listrik. Bentuk gelombang pada umumnya terdiri dari tiga jenis yaitu sinusioda, persegi, dan segitiga. Beberapa kegunaan audio generator selain sebagai pembangkit gelombang listrik yaitu untuk mengenali dan memahami bentuk dan pola gelomlang listrik, sebagai acuan untuk menyelidiki rangkaian yang kurang baik dari suatu rangkaian listrik, mempelajari cara mengukur perioda dan frekuensi gelombang serta memperkenalkan perpaduan gelombang bunyi.
Function Generator
GFG 8205G
Function Generator atau generator fungsi merupakan alat uji elektronik yang dapat membangkitkan berbagai jenis dan bentuk gelombang. Bentuk gelombang yang dihasilkan dari function generator ini diantaranya gelombang sinus, gelombang kotak, gelombang gigi gergaji, gelombang segitiga, dan gelombang pulsa.
Generator Van de Graaf adalah suatu alat yang diciptakan oleh seorang fisikawan bernama Robert Jeminson Van de Graaff. Generator Van de Graff adalag pembangkit muatan listrik untuk menghasilkan tegangan (potensial elektrostatik). Alat Generator Van de Graaff digunakan untuk menentukan gejala listrik statis. Generator Van De Graaff digunakan sebagai alat peraga untuk menunjukkan listrik statis dalam kehidupan sehari-hari.
Tesla High Voltage Coils adalah alat yang dapat digunakan untuk menghasilkan tegangan tinggi yang kemudian ditunjukkan dengan adanya plasma listrik hasil dari rangkaian kumparan tegangan tinggi Tesla.

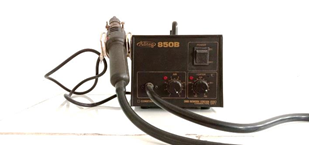

Blower uap atau solder uap digunakan sebagai alat reparasi pada komponen elektronik. Beberapa fungsi blower uap ini yaitu dapat digunakan untuk mengeringkan board elektronik, melindungi kerusakan fatal pada komponen yaitu agar terhindar dari kerusakan fatal seperti listrik statis pada komponen dalam suatu rangkaian, dapat digunakan pula untuk mencabut atau memasang komponen pada suatu rangkaian serta mencairkan timah.
Osiloskop adalah alat yang dapat menampilkan sinyal listrik secara grafis serta menunjukkan bagaimana sinyal tersebut berubah dari waktu ke waktu. Osiloskop melakukan hal ini didapat dari sensor yang merespons rangsangan fisik seperti suara, panas dan cahaya. Osiloskop ada dua jenis yaitu osiloskop analog dan osiloskop digital. Osiloskop analog menangkap dan menampilkan bentuk gelombang tegangan dalam bentuk aslinya.

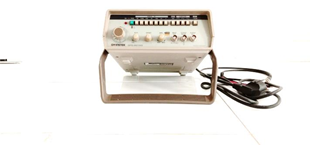

Function Generator
GFG 8215A
Function Generator atau generator fungsi merupakan alat uji elektronik yang dapat membangkitkan berbagai jenis dan bentuk gelombang. Bentuk gelombang yang dihasilkan dari function generator ini diantaranya gelombang sinus, gelombang kotak, gelombang gigi gergaji, gelombang segitiga, dan gelombang pulsa.
Kit robotika yaitu kumpulan komponen yang disusun menjadi satu set untuk kegiatan robotika. Beberapa kit tersebut yaitu untuk perakitan robot lengan, robot mobil dengan sensor-sensor tertentu serta alat terkait robotik lainnya seperti pendeteksi kelembaban tanah serta rangkaian alat lainnya yang bekerja dengan konsep robotika.
